Een aansluitkabel voor een oven moet passen bij het vermogen van het apparaat, de beschikbare netaansluiting en de manier waarop de oven wordt aangesloten. Voor een standaard elektrische oven is een afzonderlijk gevoede stroombaan met doorgaans 3G2,5-kabel geschikt wanneer het vermogen en de beveiliging dit toelaten.
Een oven met een hoger vermogen, een combi-stoomoven of een driefasig toestel kan echter een andere kabel nodig hebben. Controleer daarom altijd het aansluitvermogen en het aansluitschema van het apparaat voordat je een kabel kiest of aansluit.
Waarop let je bij een aansluitkabel voor de oven?
De doorsnede van de elektrische leidingen bestemd voor de voeding van deze elektrische toestellen of machines wordt in functie van het vermogen van deze elektrische toestellen of machines gekozen. De sectie daarentegen moet enkel aangepast zijn aan de automaat (en draadlengte) die je gebruikt.
De aansluiting van de eindverbruiker aan de vaste installatie mag bij mijn weten met de juiste soepele draad (geen bundel van individuele VOBst draden). Dat is toch het principe van het aansluitsnoer?
- Controleer het vermogen van de oven.
- Stem de kabeldoorsnede af op de automaat en de kabellengte.
- Controleer of het apparaat een gewone geaarde stekker, een vaste aansluiting of een Perilex-aansluiting gebruikt.
- Gebruik een afzonderlijk toegekende stroombaan voor de elektrische oven.
- Controleer het aansluitschema van de fabrikant voordat je de aders aansluit.
Welke kabel is geschikt voor een normale oven?
Normale oven is gewoon 3g2.5. Sommigen hebben iets meer vermogen, dus als je daar 5g2.5 naartoe legt, is dat ook meer dan gedekt.
Dus wil je zekerheid: 5G6 dedicated naar de kookplaat afzekering afhankelijk 16/25A 3f 3G2,5 (mag ook 5G2,5) dedicated naar de oven. (>2600watt) afzekering =<20A 3G2,5 dedicated naar de wasmachine afzekering =<20A 3G2,5 dedicated naar de vaatwasser afzekering =<20A 3G2,5 dedicated naar de droogkast afzekering =<20A
| Toepassing | Voorbeeld van kabel | Belangrijk aandachtspunt |
|---|---|---|
| Normale elektrische oven | 3G2,5 | Vermogen, automaat en kabellengte moeten overeenkomen. |
| Voorbereiding op toekomstige aansluiting | 5G2,5 | Niet-aangesloten aders goed afsluiten. |
| Combi-stoomoven | 3G2,5 of 5G2,5, afhankelijk van het vermogen | Een toestel boven 5 kW kan een zwaardere aansluiting nodig hebben. |
| Perilex-aansluiting | 5 x 1,5 mm² of een andere voorgeschreven kabel | Controleer de configuratie van wandcontactdoos en apparaat. |
Ja kan ook gewoon 5G2,5 gebruiken en 2 draden niet aansluiten maar wel met wago ofzo afsluiten. Is dit laatste nodig, nee. Is dit mogelijks nuttig in de toekomst, misschien.
Wanneer is een 5G2,5-kabel nuttig?
Een 5G2,5-kabel kan praktisch zijn wanneer je later een ander type oven of een driefasig toestel wilt aansluiten. Als 3G2,5 gebruiken voor een oven, en als 5G2,5 voor een stoomoven.
Je zou zoals Uovo voorstelt aldus een 5G2,5 kunnen leggen naar je oven: als 3G2,5 gebruiken voor een oven, en als 5G2,5 voor een stoomoven. En dan voorzien om hem op de 30mA kring te steken.
Een dikkere kabel is niet automatisch noodzakelijk, maar kan toekomstige aanpassingen eenvoudiger maken. Dit gezegd zijnde: dikkere draad mag altijd. Maar je moet het wel nog aangesloten krijgen.

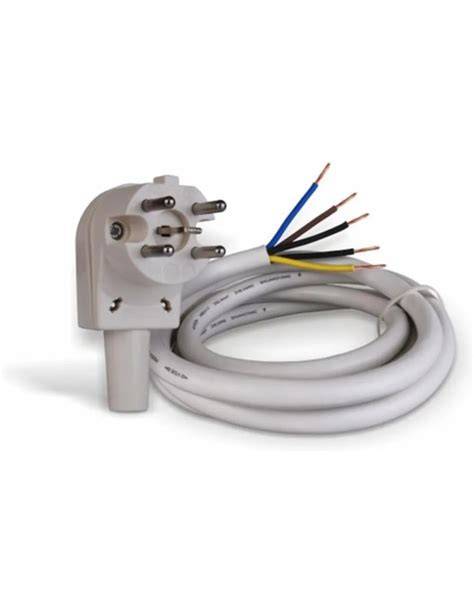

Een aansluitkabel met Perilex-stekker
De Scanpart oven aansluitkabel 5x1.50mm 2,0m + perilex is de ideale oplossing voor het veilig aansluiten van je elektrische oven of fornuis op een Perilex-aansluiting. Met een lengte van 2 meter en een diameter van 5 x 1,5 mm² biedt deze kabel voldoende flexibiliteit en capaciteit voor een betrouwbare verbinding.
Deze aansluitkabel is hittebestendig tot 60°C, wat zorgt voor een veilige werking, zelfs bij intensief gebruik van je oven of fornuis. Bovendien garandeert het KEMA-keurmerk dat de kabel voldoet aan de strenge Nederlandse veiligheidsnormen.
- Hittebestendig tot 60°C.
- Voorzien van KEMA-keurmerk.
- Eenvoudige installatie met voorgemonteerde Perilex-stekker.
- Veilig en betrouwbaar.
De Scanpart aansluitkabel wordt geleverd met een voorgemonteerde Perilex-stekker, waardoor je deze snel en zonder gedoe kunt aansluiten op je elektrische apparaat. De kabel is aan één zijde gestript en voorzien van adereindhulzen, wat de installatie verder vereenvoudigt.
Met een diameter van 5 x 1,5 mm² en een lengte van 2 meter is deze kabel geschikt voor het aansluiten van verschillende elektrische ovens en fornuizen op krachtstroombronnen. De flexibele rubberen kabel is bestand tegen lichte mechanische belasting en is oliebestendig en vlamvertragend, wat bijdraagt aan de duurzaamheid en veiligheid van de aansluiting.
Perilex: controleer de aansluiting zorgvuldig
Een Perilex-aansluiting is een 5-polige aansluiting die bij kooktoestellen en sommige ovens wordt gebruikt. De aanwezigheid van vijf polen betekent niet automatisch dat elke oven op dezelfde manier moet worden aangesloten.
Universeel aansluitsnoer met Perilex stekker 1,5m Universeel Perilex snoer Merk Universeel Rubber aansluitsn. Universeel aansluitsnoer met Perilex stekker 2,0m Universeel Perilex snoer Merk Universeel Rubber aansluitsn.
Universeel perilex 5 aderig aansluitsnoer 5 x 2.5mm2, 2meter Universeel perilex snoer Merk Universeel Vinyl aansluitsno.
Controleer daarom de bedrading aan de wandcontactdoos, de configuratie van de groepenkast en het aansluitschema op het apparaat. Een Perilex-stekker moet correct worden bedraad; ga niet uitsluitend af op de kleur of positie van een ader.
Oven op een aparte stroombaan
De wasmachine, de afwasmachine, de droogkast, het elektrisch fornuis, de elektrische kookplaat en de elektrische oven worden ook afzonderlijk gevoed door een exclusief toegekende stroombaan. De toestellen van een elektrische verwarming met vaste standplaats worden gevoed door een of meerdere exclusief toegekende stroombanen.
De oven hoort dus niet zonder meer samen met meerdere zware keukenapparaten op één willekeurige groep te worden aangesloten. De geschikte beveiliging wordt bepaald door het vermogen, de kabeldoorsnede en de installatievoorwaarden.
Dit is wat het arei boek 1 voorschrijft. Volgens mij is dit uit het oude arei. Ik volg @getmixedup hierin. De speciale voorwaarden rond sectie voor wasmachines en fornuizen zit niet meer in het nieuwe arei. Er zijn integendeel andere voorwaarden gekomen, nl deze van een exclusief toegekende stroombaan.
Oven, kookplaat en stoomoven niet door elkaar halen
Een kookplaat vraagt vaak meer vermogen dan een gewone oven. Voor een kookplaat was dat eigenlijk altijd al zo (want een kookplaat is geen fornuis).
In een normale huis-situatie met draadlengtes gemiddeld onder de 20m is 3x16A met 5G2,5mm2 (want gaat meestal naar een stopcontact, in geval van neus zou het in principe zelfs 3x1,5mm2 mogen zijn maar dan zijn draadlengtes wel al van belang) ruimschoots voldoende voor een zware kookplaat tot 11kW (bij 3x400V+N).
Voor datzelfde op 3x230V is al 25A en 4G4 (of 5G4) nodig om maximaal gebruik te kunnen hebben, en eigenlijk is dat theoretisch al ietsje te weinig maar in praktijk voldoende (tot een uur lang op max). Anders is het 3x32 en 4G6.
Bij monofase is 11kW niet minder dan 50A!! Dat is dus 10mm2. Zo’n kookplaat is absoluut geen aanrader in die situatie.
Stoomoven met een hoger aansluitvermogen
Denk er ook aan dat er stoomovens van boven de 5kW zijn die kun je niet op een 2,5mm² hangen.
Heb even een representatief model proberen opzoeken: Deze Miele is inderdaad 5,6kW en driefasig aan te sluiten. Je zou zoals Uovo voorstelt aldus een 5G2,5 kunnen leggen naar je oven: als 3G2,5 gebruiken voor een oven, en als 5G2,5 voor een stoomoven.
Een gewone oven en een stoomoven kunnen dus een verschillende kabelbehoefte hebben. Kijk bij een toekomstige stoomoven niet alleen naar de naam van het apparaat, maar vooral naar het opgegeven aansluitvermogen en het voorgeschreven aansluittype.
Wel opletten om die 3G2,5 voor de oven dan achter de 30mA te steken indien je er ooit een stoomoven aan wil hangen. Draaddikte 2,5mm² en 20A zekering voor een stoomoven is oké, maar dan moet hij wel achter 30mA.
Voorbereiden op een toekomstige installatie
Er is natuurlijk wel iets voor te zeggen om 5G6 naar de kookplaat te leggen. Als je ooit op monofase terugvalt om wat voor reden dan ook, dan kan je nog alle kanten uit. Maar dat is toch een zeer onwaarschijnlijke situatie.
Omgekeerd wel: als je mono hebt alvast een 5G6 leggen zodat je nu mono kan doen en later kan overschakelen op 3F zonder de vloer uit te breken.
Ik heb nu een rol 5G4 van 50 m die ik moet leggen voor de buitenunit van de airco (die wordt wel eenfasig aangesloten, maar je weet nooit in de toekomst). Ik lees hierboven dat ik dus best de rest van die rol gebruik voor de kookplaat en beide ovens… Ik heb dus geen 5G6 nodig.
Die 5G4 kan ik vandaag tweefasig aansluiten als een klassieke kookgroep, en dan heb ik nog steeds 2x5500W eenfasig. Een van de ovens zal een combi stoomoven zijn (onder atmosferische druk). Die zal ik achter een 30 mA differentieel aansluiten.
Ik zal gelijk ook al aan- en afvoer van water laten voorzien, mochten we ooit een stoomoven onder druk willen plaatsen.
Flexibele kabel of vaste installatiekabel
De vaste installatie moet inderdaad met ‘stugge’ geleiders (VOB, XVB). Maar de aansluiting van de eindverbruiker aan de vaste installatie mag bij mijn weten met de juiste soepele draad (geen bundel van individuele VOBst draden).
Een voorgemonteerde aansluitkabel is bedoeld voor het flexibele deel tussen het toestel en de vaste aansluiting. De vaste bekabeling in de muur, leiding of installatie hoort aan de daarvoor geldende installatievoorwaarden te voldoen.
Compatibiliteit met het apparaat
Controleer de compatibiliteit met uw apparaat voordat u bestelt. Goedgekeurd voor jouw Bosch apparaat.
Aansluitkabel geschikt voor ovens 00576616 • HEZG0AS00. Accessoire referentie: HEZG0AS00, HZG0AS00, Z99RX70X0.
Een origineel aansluitsnoer kan nodig zijn wanneer de fabrikant een specifiek onderdeel, een bepaalde stekker of een specifieke aansluitwijze voorschrijft. Een verlengsnoer met geaarde stekker kan handig zijn bij installatie in keukenopstellingen waar stopcontacten verder weg liggen.
Veilig aansluiten
Schakel de installatie spanningsvrij voordat je werkzaamheden uitvoert. Een aansluiting op een Perilex-wandcontactdoos, een vaste kookgroep of een driefasige installatie moet worden uitgevoerd volgens het aansluitschema en de geldende installatievoorschriften.
Gebruik geen kabel wanneer de mantel, stekker, aders of adereindhulzen beschadigd zijn. Zorg ervoor dat de kabel niet wordt afgekneld, niet langs scherpe randen loopt en niet direct aan overmatige hitte wordt blootgesteld.
Laat de aansluiting controleren door een vakbekwaam installateur wanneer je twijfelt over de netconfiguratie, de fasen, de beveiliging, de aardverbinding of de vereiste kabeldoorsnede.
Hoe moet je een perilex stopcontact aansluiten?
De juiste aansluitkabel voor een oven wordt dus bepaald door het toestelvermogen, de gewenste aansluiting en de beveiliging van de stroombaan. Voor een normale oven is 3G2,5 vaak een passend uitgangspunt, terwijl 5G2,5 meer flexibiliteit kan bieden voor een toekomstige stoomoven of driefasige aansluiting.
